單機布袋除塵器其結構一般由過濾袋、清灰裝置、清灰控制裝置等組成。過濾袋是過濾除塵的主體，它由濾布和固定框架組成。濾布(濾料)及所吸附的粉塵層構成過濾層，為了袋式除塵器的正常工作，要求濾料耐溫，耐腐，，有足夠的機械強度，除塵，阻力低，使用壽命長，成本低等。清灰及其控制裝置是袋式除塵器按設定周期進行清灰的重要部件，其性能直接影響袋式除塵器的正常工作。



單機布袋除塵器的工作原理就是含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。　

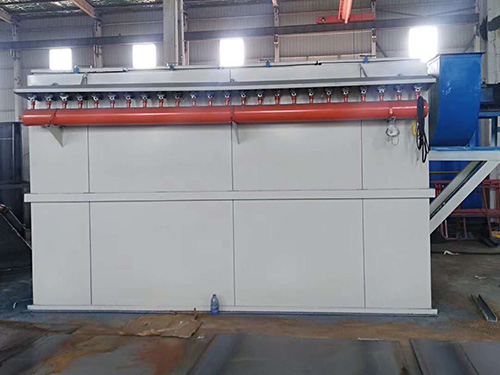

單機布袋除塵器的內部組成結構我們平時看到的只是它的外部結構，包括底部鋼結構、灰斗、上箱體、箱體、進出風口、清灰裝置、檢測裝置、電氣控制、爬梯護欄、照明設施等等；布袋除塵器外部形狀有圓柱體、正方體、長方體等等。那么布袋除塵器的內部結構如何，由哪些部件組成的呢?這是我們平時看不到的部分，布袋除塵器內部結構主要由花板、噴吹管、除塵布袋、除塵骨架組成，在這里將布袋除塵器內部結構向大家展示一下。



一、單機布袋除塵器花板：花板在布袋除塵器中起固定濾袋、與濾袋形成密封、隔開袋室和箱體的作用。在除塵器的維護中，常常忽視花板對除塵器收塵效果的影響。布袋除塵器上部的花板孔可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，以免會出現因除塵布袋漲圈卡不嚴密或漲圈彈不開，而漏灰的現象，除塵器花板尺寸取決于脈沖閥的噴吹能力。花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。一般布袋除塵器的花板的鋼板厚度一般為4~6mm，主要取決于過濾室內懸掛除塵布袋的數量，為增加花板的剛度，花板上應增設加強筋?；ò蹇椎募庸捎脹_孔或采用等離子切割，不允許采用氣割，制作完成后花板外觀應平整、光潔，不應有翹曲或凹凸不平，其平面度偏差不大于花板長度的2/1000。



二、單機布袋除塵器噴吹管：脈沖布袋除塵器清灰用的噴吹管均采用無縫管，借助校直機進行直線度校正。噴吹短管(又稱噴嘴)與噴吹管的焊接采用了工裝摸具，二氧化碳保護焊接，減少變形，噴吹短管間的形位公差。噴吹管下側正對濾袋   設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣分配器相通。噴吹管借助支架固定在上箱體中，并設備了定位銷，方便每次拆裝后的準確復位。同時采用文氏管或類似結構的零件對壓縮空氣進行導流，有助于壓縮空氣氣流方向的穩定，但文氏管或類似零件的結構會導致設備阻力的增加，我們采用的噴嘴有同樣的導流效果但沒有增加設備阻力之憂。
